Рубрика: Инструкции

Прежде всего нужно отметить, что дисплей в Meshtastic используется в самом начале работы для сопряжения со смартфоном. Для этого на нем отображается 6-значный код, который нужно ввести на смартфоне, чтобы связать его с вашей нодой. Вводить этот код нужно без пробелов. В данном случае это 483991.

После этого появится начальный экран, на котором содержится общая информация о состоянии устройства. Например, в данном случае это (если смотреть снизу вверх) краткое название узла «6b94», полное название «Meshtastic 6b94», использование канала 2%, GPS отсутствует или не настроен, напряжение батареи 3,85 В, других нод пока не обнаружено (0), после перезагрузки прошло 0 минут, заряд батареи 66%, время 9:13. Скорее всего, время у вас он показывает неверно. С настройки правильного времени и начнем.

В приложении Meshtastic заходим в настройки и выбираем «Устройство».

Пролистываем вниз, находим «Часовой пояс» и нажимаем «Использовать часовой пояс телефона». После этого снова пролистываем вниз и нажимаем «Сохранить». Чтобы правильное время начало отображаться, нужно перезагрузить ноду, например, нажатием маленькой кнопки сброса на передней панели.

Самая полезная настройка для устройства с дисплеем — это то, сколько времени будет включен дисплей при отсутствии активности. По умолчанию 10 минут, но, как мне кажется, это время полезно будет уменьшить. Чтобы это сделать, в приложении Meshtastic в настройках заходим в раздел «Дисплей» и находим там «Включать экран на». После установки нужного значения, пролистываем вниз и нажимаем «Сохранить».

Очень полезными могут быть также шаблонные сообщения. Это набор сообщений, которые мы можем задать в настройках и посылать их в качестве ответа на чье-либо сообщение без использования смартфона, с помощью большой кнопки. Чтобы их задать, нужно зайти в настройки, в раздел «Настройки модуля» -> «Шаблонные сообщения».

Пролистываем в самый низ, где, собственно и находятся шаблонные сообщения. Они могут быть на разных языках. Сообщения отделяются одно от другого вертикальной чертой.

Заменим сообщения по умолчанию нашими собственными. Их может быть больше, чем 5. Когда все закончено, не забываем, как обычно, нажать кнопку «Сохранить» внизу.

Предположим, нам пришло сообщение, которое мы наблюдаем на экране «Messages». Чтобы ответить шаблонным сообщением, сделаем длинное нажатие большой кнопки.

После этого появится такое меню. Нужно пролистать до самого последнего пункта с помощью двух коротких нажатий.

Когда курсор установлен на «Reply via Preset», сделаем длинное нажатие.

Теперь наша задача — долистать до нужного нам ответа с помощью коротких нажатий.

Когда мы нашли подходящий ответ — делаем длинное нажатие. Все, сообщение отправлено.

Теперь посмотрим как настроить зуммер, если он есть в вашем устройстве. Есть или нет определить очень просто: если он есть, то слева от дисплея есть маленькое отверстие.

В приложении заходим в настройки, находим там в разделе «Настройки модуля» -> «Внешние уведомления».

Здесь включаем 3 настройки: «Внешние уведомления включены», «Звуковой уведомитель сообщений» и «Бузер оповещений».

И последнее, что нужно сделать для активации зуммера — в настройке «Выход Буззера (GPIO)» установить Pin 6. После этого, как обычно, не забыть про кнопку «Сохранить». Теперь при получении сообщения устройство будет издавать короткий звуковой сигнал. Если по какой-то причине он нежелателен, то можно всегда деактивировать его в настройках, например, отключив «Внешние уведомления включены».

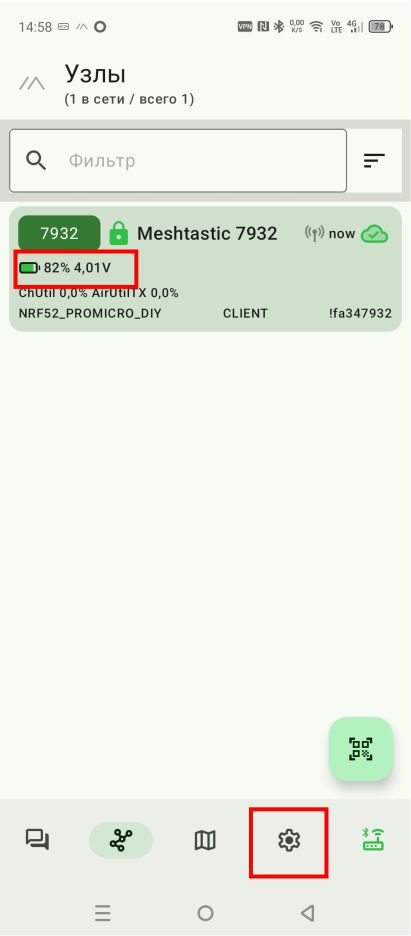

Допустим, приложение показывает, что батарея сейчас заряжена на 82%, но мы знаем, что на самом деле больше. Чтобы это исправить, переходим на вкладку «Настройки» (внизу).

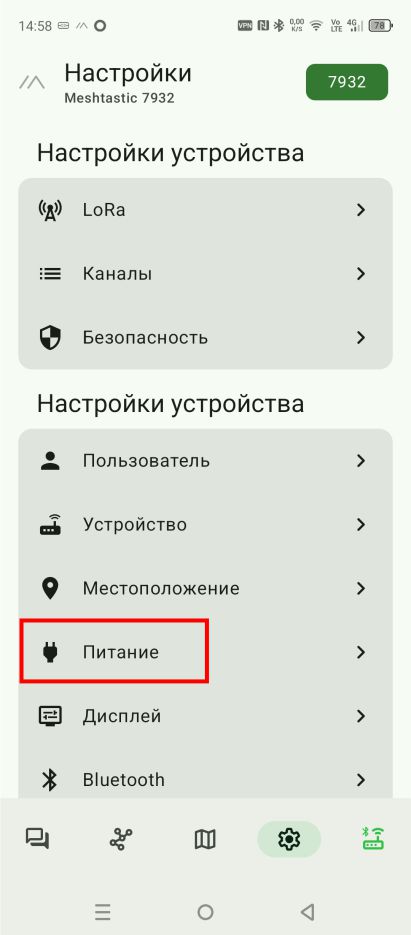

В «Настройках» выбираем пункт меню «Питание».

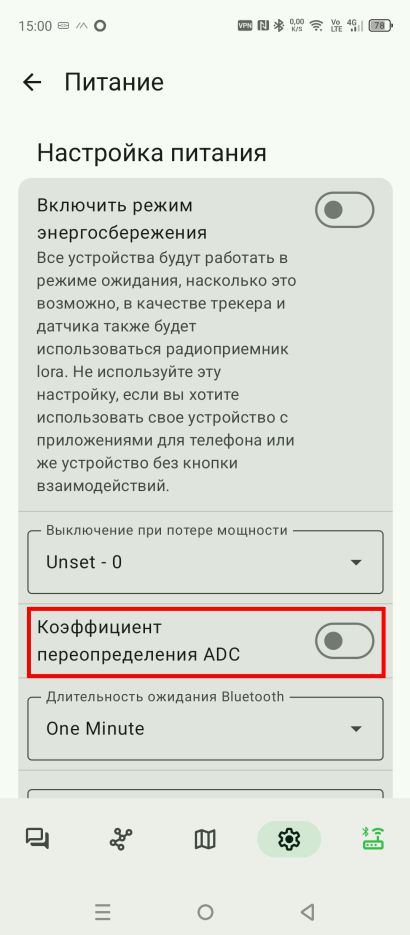

Здесь находим «Коэффициент переопределения ADC» и активируем его.

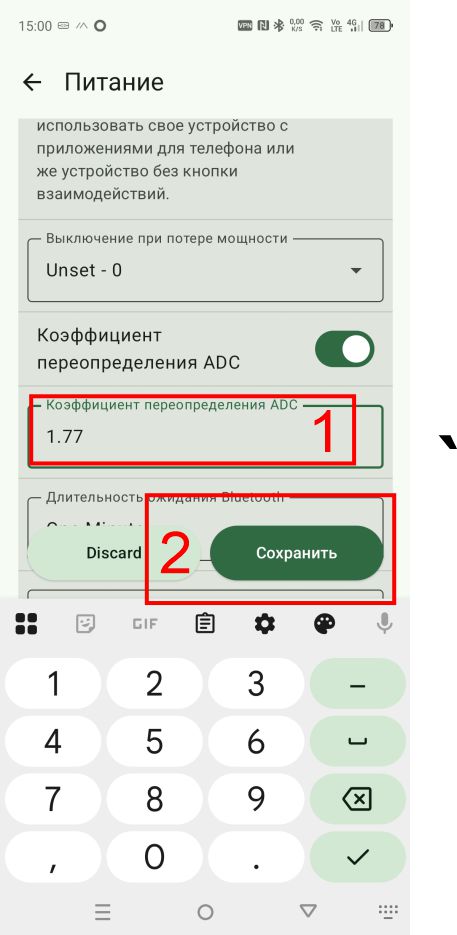

В появившееся поле «Коэффициент переопределения ADC» (1) вводим числовое значение. Можно начать с 1.77, а потом посмотреть, подойдет ли оно. После этого нажимаем кнопку «Сохранить» (2).

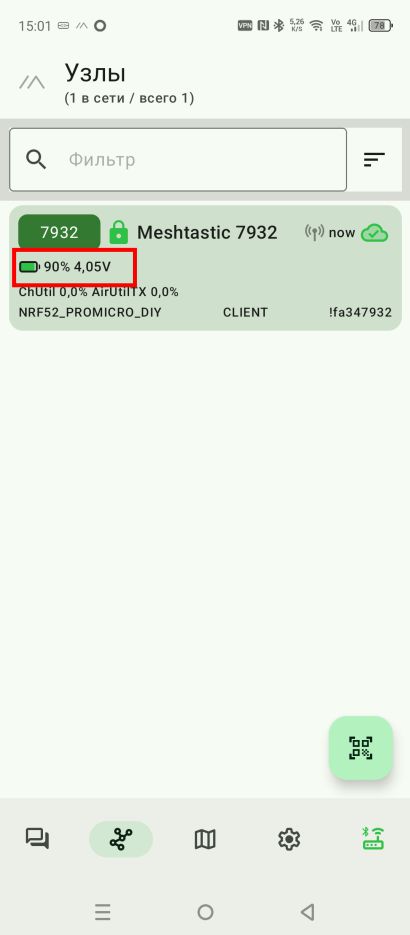

После этого нужно подождать 2-3 минуты, пока значение заряда обновится. Как видим, в нашем случае произошло увеличение с первоначальных 82% до 90%. Если это слишком много, нужно уменьшить «Коэффициент переопределения ADC».

Данный пример, конечно, не очень показательный, ибо как мы можем узнать, заряжена у нас батарея на 82% или, скажем, 85%.

Гораздо лучше будет сделать так: сначала полностью зарядить батарею, а когда погаснет синий светодиод, что означает окончание зарядки, отключить кабель и посмотреть, какой процент будет отображаться через пару минут. Если, скажем, будет 94%, то тогда проделываем эту процедуру и добиваемся более точных показаний, в пределах 97-99%.

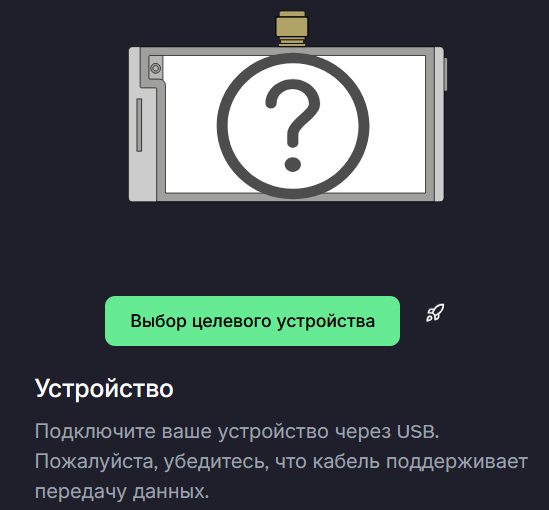

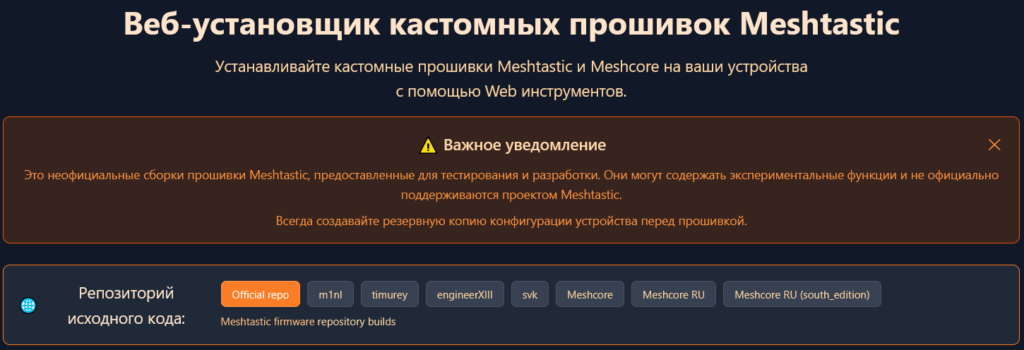

В левой части страницы находим кнопку «Выбор целевого устройства» и нажимаем ее.

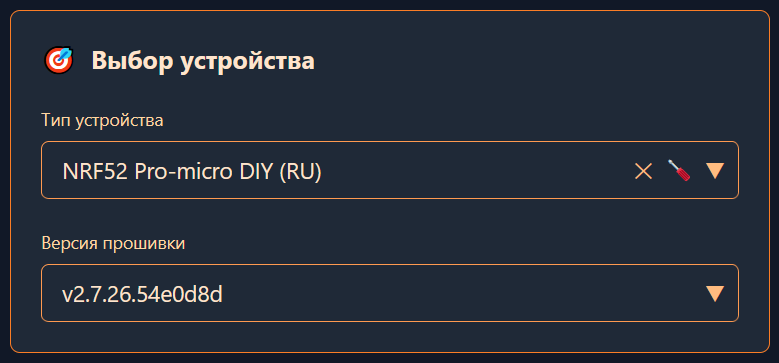

В самой нижней части открывшегося всплывающего окна находим «NRF52 Pro-micro DIY» и кликаем на него.

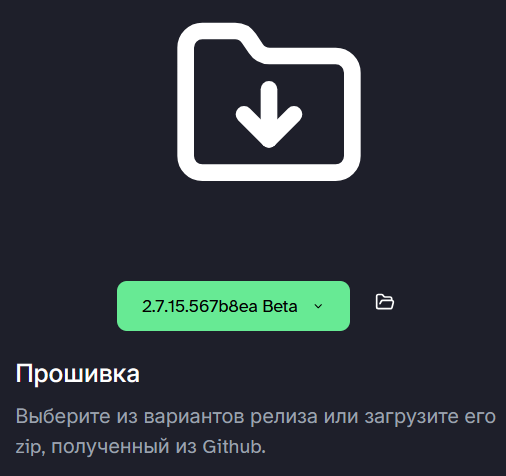

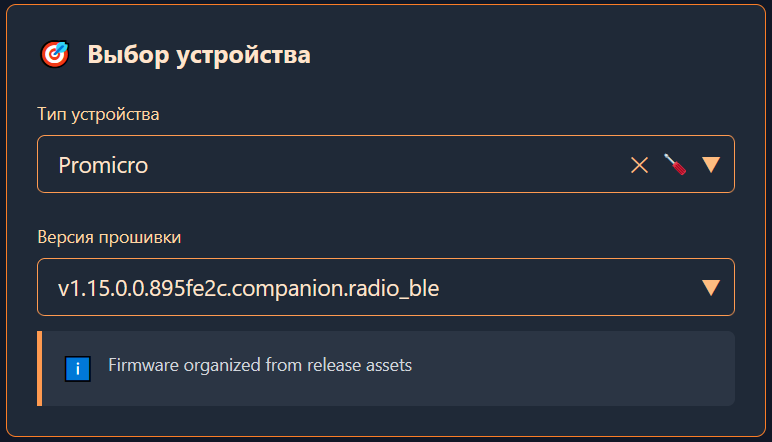

Теперь выбираем версию прошивки. На момент написания этой статьи он предлагает 2.7.15, но нажав на эту зеленую кнопку можно выбрать другую версию. На текущий момент я бы предпочел выбрать 2.6.11, на мой взгляд, она более стабильная, чем 2.7.15.

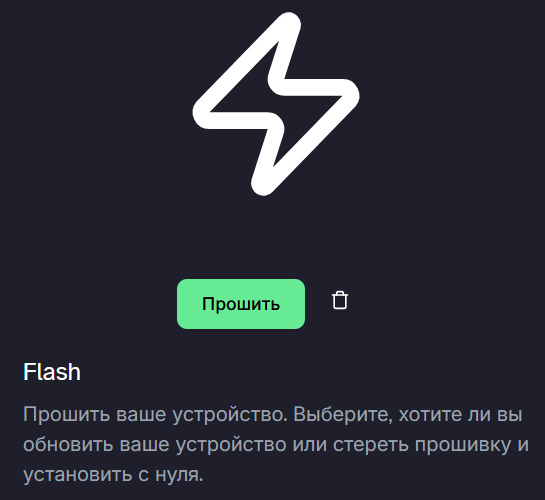

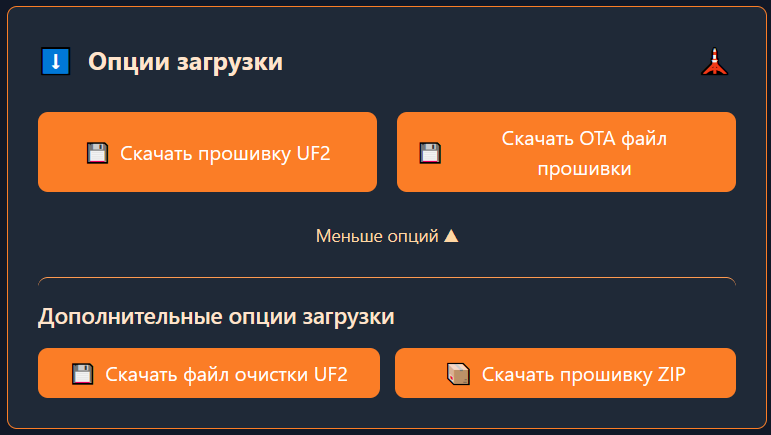

После выбора версии нажимаем кнопку «Прошить» в правой части страницы. При этом появится еще одно всплывающее окно, прокрутив его вниз, надо нажать кнопку «Продолжить».

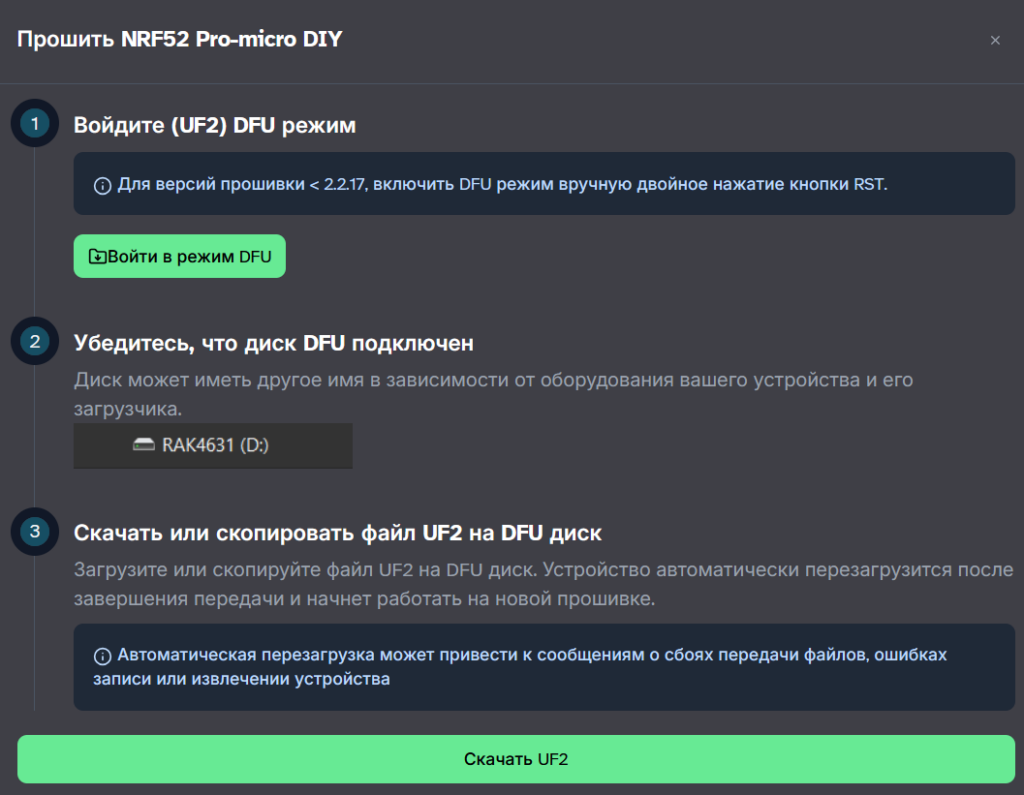

После этого появится еще одно всплывающее окно, предлагающее нам переключить устройство в режим программирования. Для этого, подключив его через кабель к компьютеру, нужно два раза подряд нажать кнопку сброса (меньшую по размеру). При этом на компьютере должен появиться новый диск с тремы файлами. Это значит, что можно двигаться дальше.

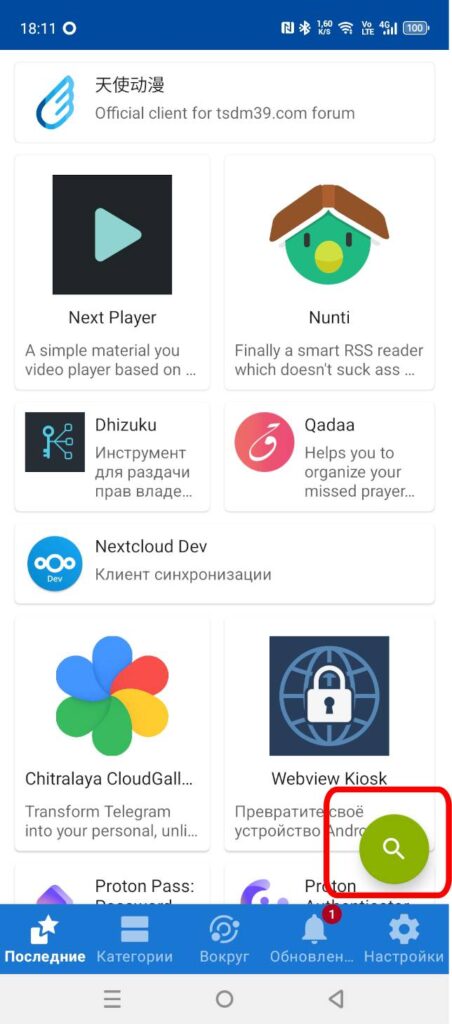

Запускаем F-Droid, нажимаем значок лупы — поиск приложений.

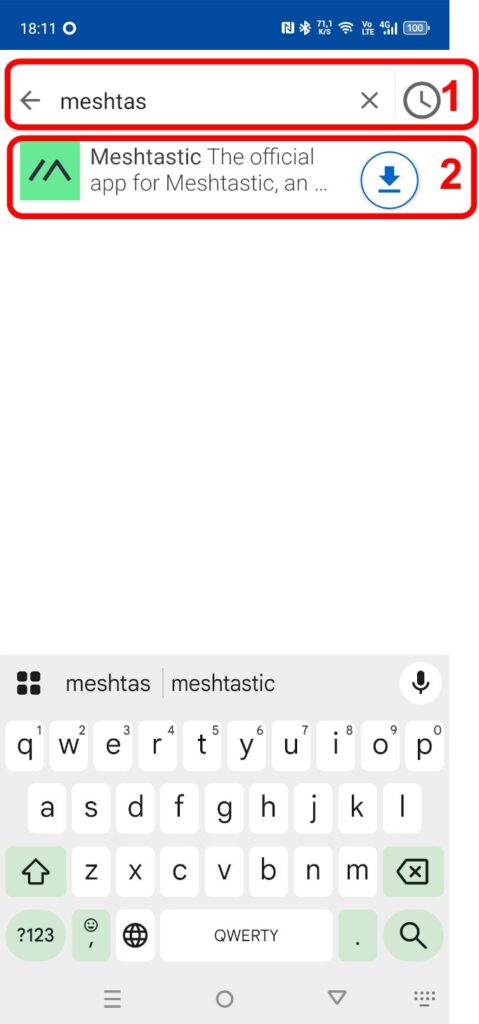

В строке поиска (1) начинаем набирать meshtastic.

Как только нужное нам приложение появилось (2), нажимаем на него.

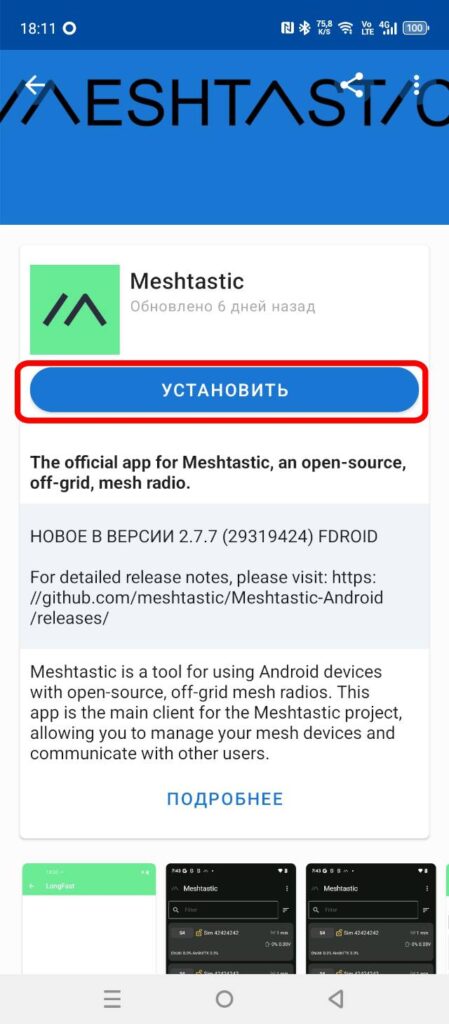

Далее появляется название приложения с логотипом и под ним кнопка «Установить», нажимаем на нее.

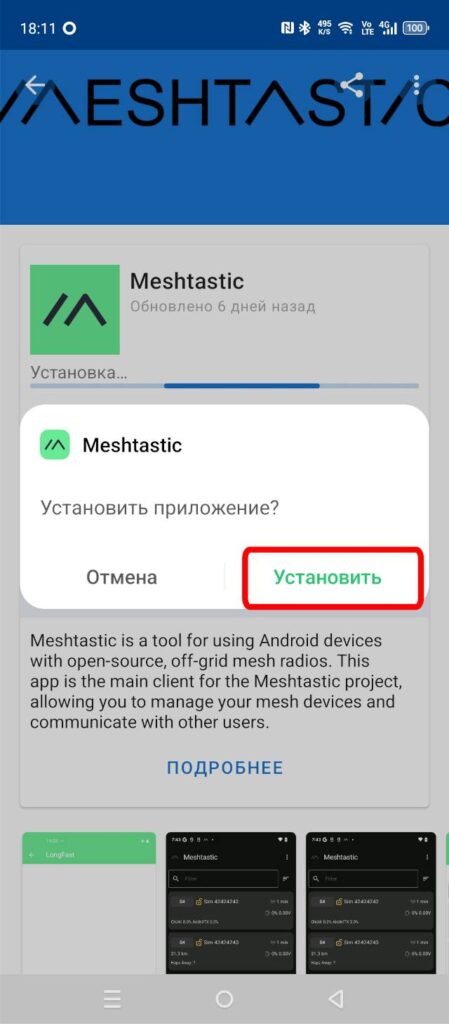

Дальше запрашивается подтверждение. Ну что ж, установить.

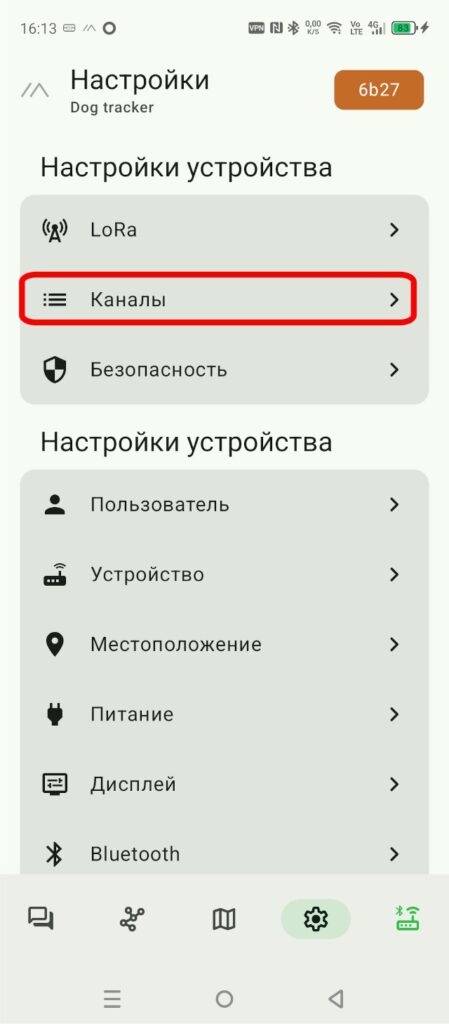

Переходим во вкладку «Настройки» приложения Meshtastic и выбираем пункт меню «Каналы».

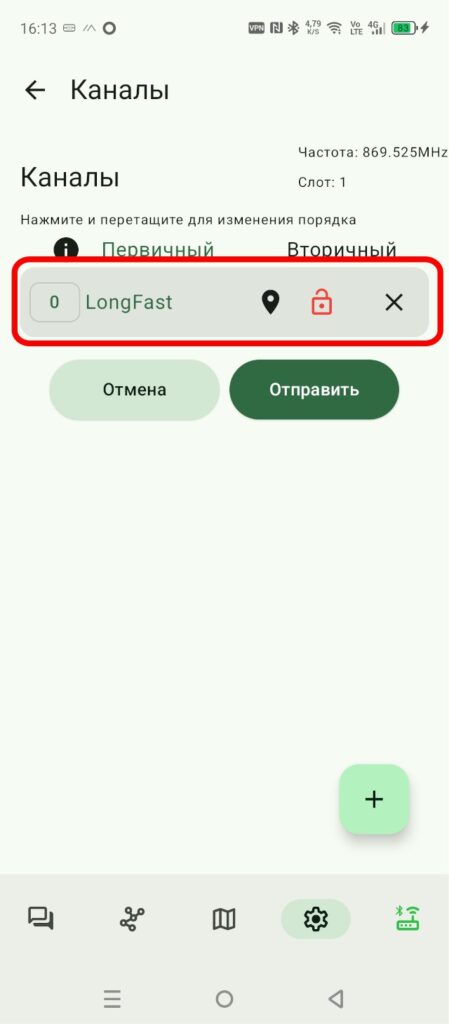

Здесь выбираем текущий активный канал, в моем случае это стандартный открытый канал по умолчанию «LongFast», но у вас может быть ваш собственный закрытый канал.

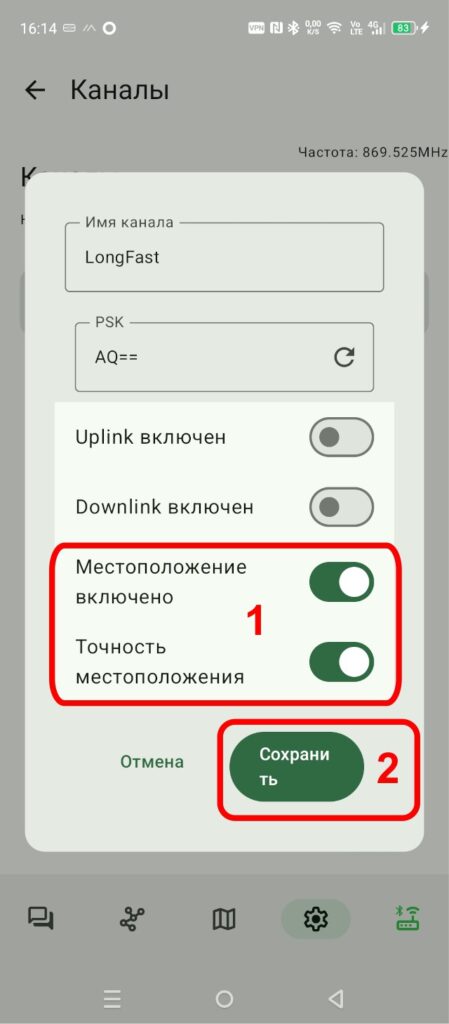

Включаем опции «Местоположение включено» и «Точность местоположения» (1). Если первая опция не будет включена, трекер вообще не будет передавать свое положение в канал. Если не будет включена вторая опция, то положение будет передаваться, но лишь приблизительное, в пределах круга, радиус которого задается отдельно.

Итак, активировав обе эти опции, нажимаем кнопку «Сохранить»(2). Устройство при этом перезагрузится, связь с ним по Bluetooth на время пропадет.

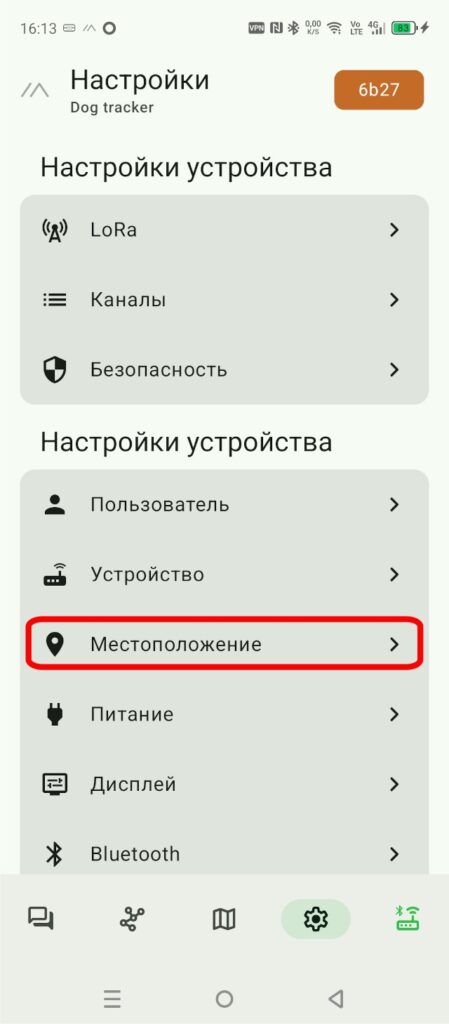

После того как связь восстановилась, снова переходим на вкладку «Настройки», на этот раз выбираем «Местоположение».

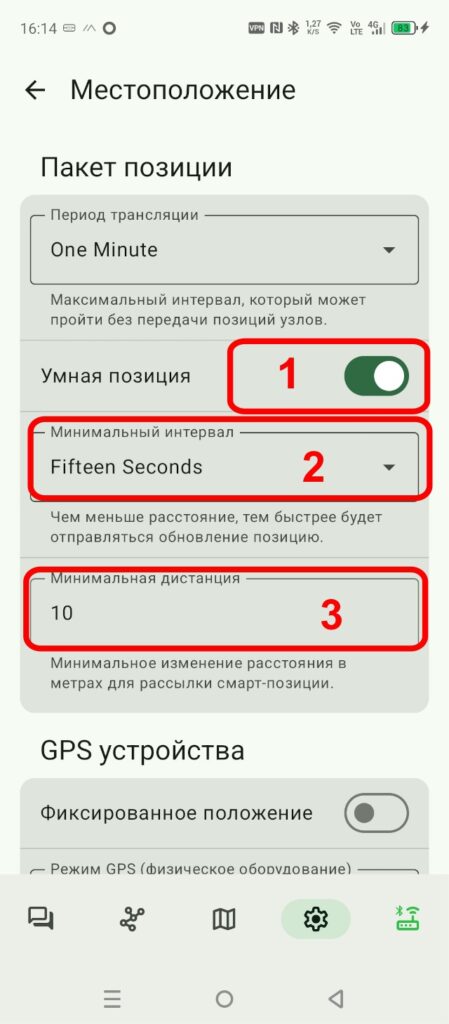

Включаем опцию «Умная позиция» (1)

Устанавливаем «Минимальный интервал» — Fifteen seconds — 15 секунд (2).

Устанавливаем «Минимальная дистанция», допустим, 10 метров (3). То есть, если положение устройства отличается от предыдущего на более чем 10 метров, новая позиция будет передана в канал.

Прокручиваем страницу вниз.

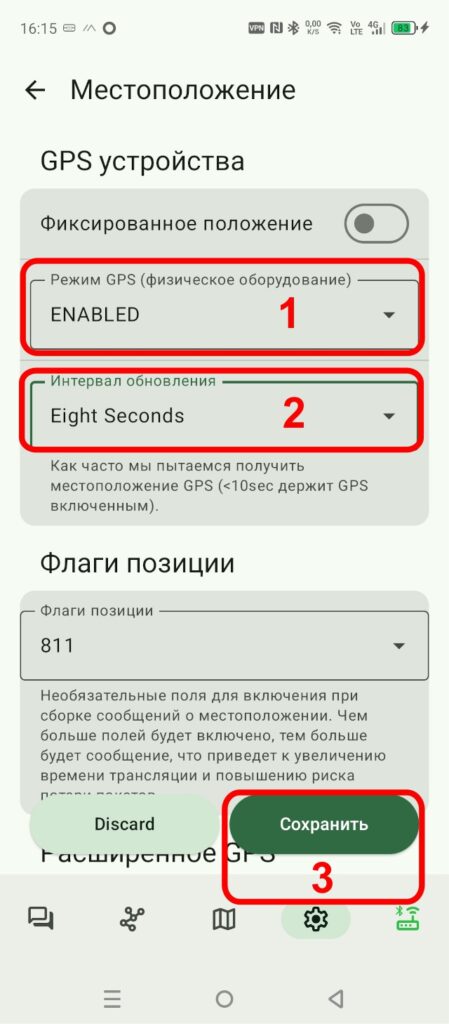

Здесь выставляем «Режим GPS» — ENABLED (1).

Интервал обновления — минимально возможный — Eight Seconds — 8 секунд (2).

После этого нажимаем кнопку «Сохранить»(3). Как обычно, устройство перезагружается.

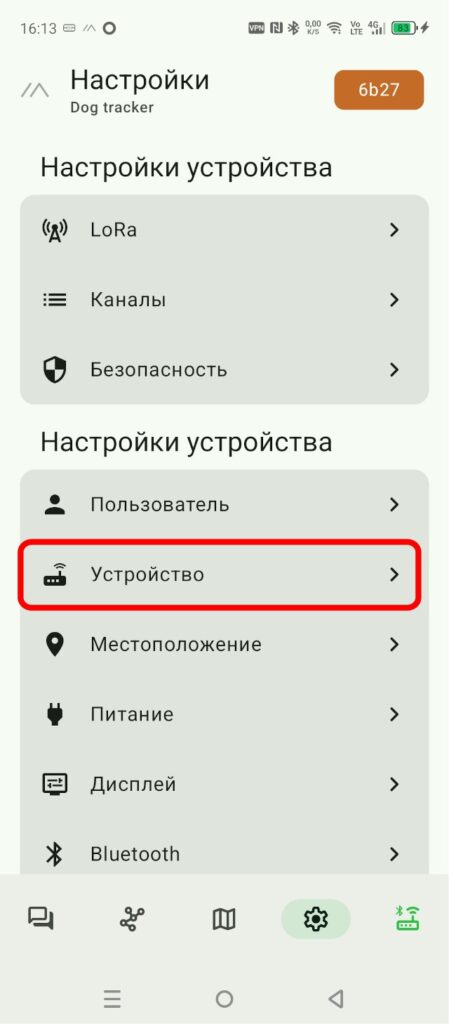

Снова переходим во вкладку настроек. Выбираем пункт меню «Устройство».

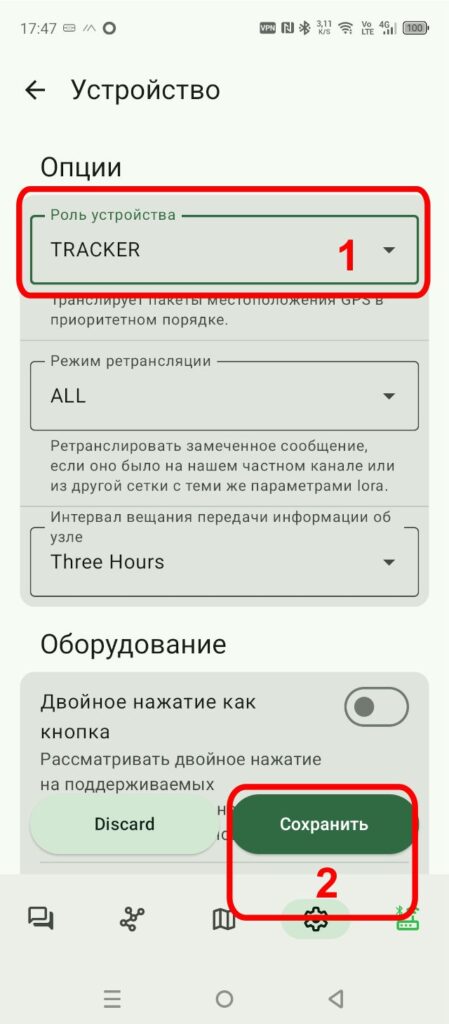

В самом верху страницы выбираем «Роль устройства» — TRACKER (1).

После этого нажимаем кнопку «Сохранить» (2). Устройство перезагружается.

В приложении для всех этих действий служат две вкладки: «Разговоры» (1) и «Узлы» (2).

На этом скриншоте на вкладке «Узлы» отображается наше устройство (1) и другое устройство на этом канале (2).

• тип устройства (элементная база) (2)

• напряжение батареи и процент ее заряда (3)

• качество связи (4)

• роль устройства (клиент, ретранслятор, трекер и т.д.) (5)

• ID пользователя (6)

• сколько времени назад произошел последний обмен информацией (7)

Для нас сейчас наиболее актуальным действием является отправка первого сообщения этому пользователю, поэтому пролистываем немного вниз и нажимаем «Прямое сообщение».

После этого происходит автоматический переход на следующую вкладку — «Разговоры» и появляется строка для ввода сообщения (1). Обратите внимание, что под строкой отправки отображается количество символов в нашем сообщении, а через дробь — максимальное количество символов — 200.

После того, как мы ввели его, нажимаем кнопку отправки (2) и производится попытка отправки нашего сообщения на это устройство.

Если отправка была успешной, через некоторое время справа от сообщения появляется значок с галочкой (1). Если сообщение отправить не удалось — появляется значок с перечеркнутым облаком (2). В этом случае рекомендуется сделать еще одну попытку.

Вообще на вкладке «Разговоры» отображается список всех «чатов» с разными пользователями канала (1), а также «общий чат» — сам канал (2). То есть, если мы переходим в чат с отдельным пользователем, то наше сообщение отправится только ему, а если перейдем в канал, то всем, кто сейчас на связи в канале («общий чат»).

После установки приложения Meshtastic на смартфоне открываем его, переходим на крайнюю правую вкладку (1) и нажимаем кнопку «Cканирования» (2).

После этого должен появиться запрос на сопряжение, который не является частью приложения Meshtastic, а стандартным системным диалогом Android. Здесь надо нажать «Выполнить сопряжение».

После этого должен появиться новый диалог для ввода PIN кода подключения к устройству, который состоит из 6 цифр. Если устройство имеет дисплей, то код высветится на нем. Если дисплея нет, то нужно ввести «123456» (1). Впоследствии этот код можно поменять в настройках. Нажимаем «ОК» (2).

После ввода PIN кода возвращаемся обратно к приложению Meshtastic. Здесь через некоторое время значок вкладки подключения должен стать зеленым, что говорит о том, что наше устройство доступно по Bluetooth. Первое, что необходимо сделать — нажать на кнопку «Установите ваш регион».

Затем нажать на раскрывающийся список «Регион / Страна».

Здесь нужно выбрать страну и рабочую частоту (433, 868, 915 МГц). Частоту нужно выбрать в соответствии с вашим устройством, а вот страну в принципе можно выбирать на свое усмотрение. В зависимости от выбранной страны будет доступно разное количество частотных каналов. Подробнее об этом можно узнать на официальном сайте Meshtastic. Например, для начала можно выбрать «European Union» (1), благо, он находится в начале списка. После нажать кнопку «Сохранить» (2). Устройство будет перезагружено, связь с ним на время прервется, но потом должна восстановиться сама.

Затем можно задать имя пользователя вместо заданного по умолчанию. Для этого переходим во вкладку Настройки и нажимаем кнопку «Пользователь».

Здесь меняем «Полное имя», вводим свое (1). Впоследствии оно будет видно другим пользователям на нашем канале. Нажимаем кнопку «Сохранить» (2). Устройство будет перезагружено, связь с ним на время прервется, но потом должна восстановиться сама.

Далее мы можем выходить на связь с другими устройствами на одном из стандартных открытых каналов, например «Long Fast» или создать свой собственный шифрованный (приватный) канал, который будет доступен только тем пользователям, которым мы отправим ссылку-приглашение на него. Рассмотрим процесс создания такого канала. Заходим во вкладку настроек, нажимаем кнопку «Каналы».

Нажимаем на значок «+» в правом нижнем углу.

В появившемся диалоге нужно задать имя канала (1), затем сгенерировать ключ шифрования (2), при необходимости выставить настройки и нажать кнопку «Сохранить» (3).

Теперь если перейдем в первую вкладку «Разговоры», то там появится наш новый приватный канал.

Чтобы отправить кому либо ссылку на него, нужно нажать значок с QR-кодом в правом нижнем углу.

В появившемся окне будет ссылка на наш канал в виде QR-кода, а также в виде текста, который можно скопировать и отправить абоненту через обычный мессенджер.
